一、特性及应用

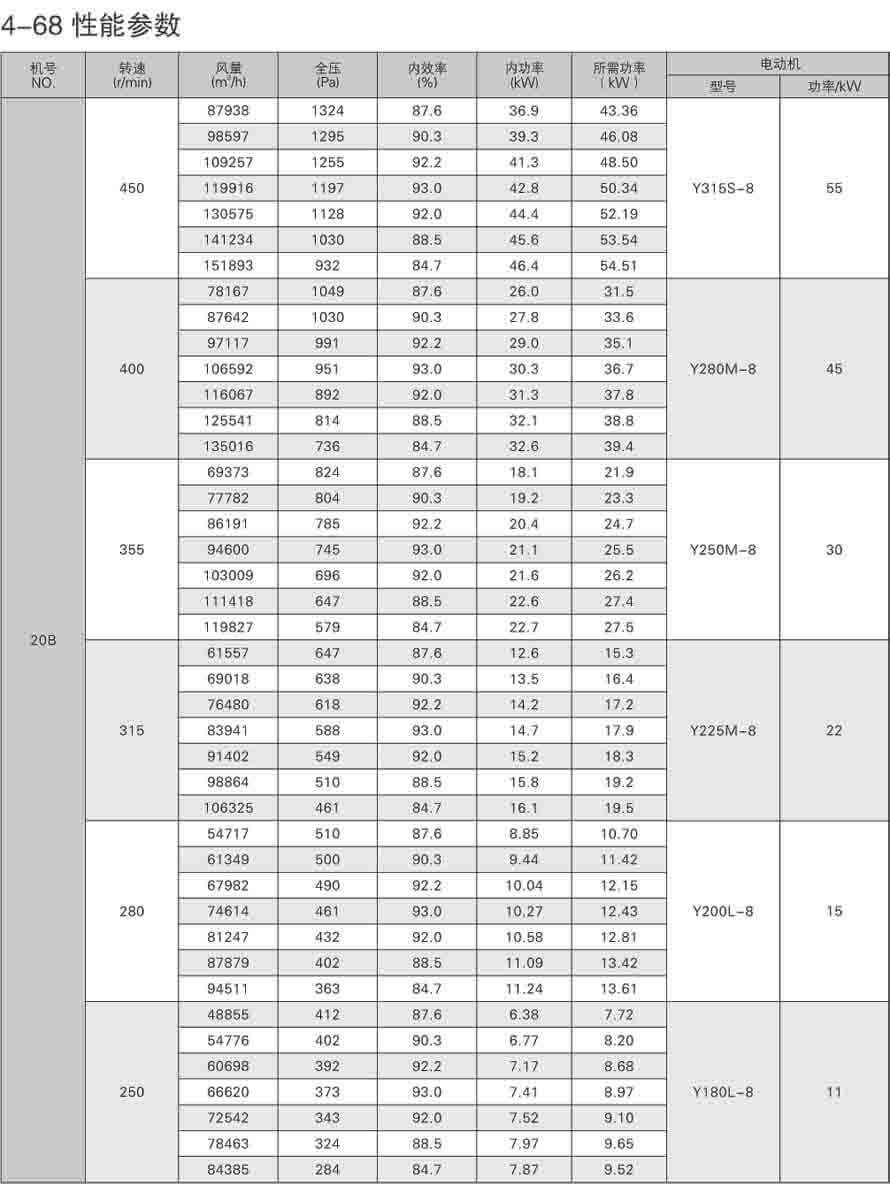

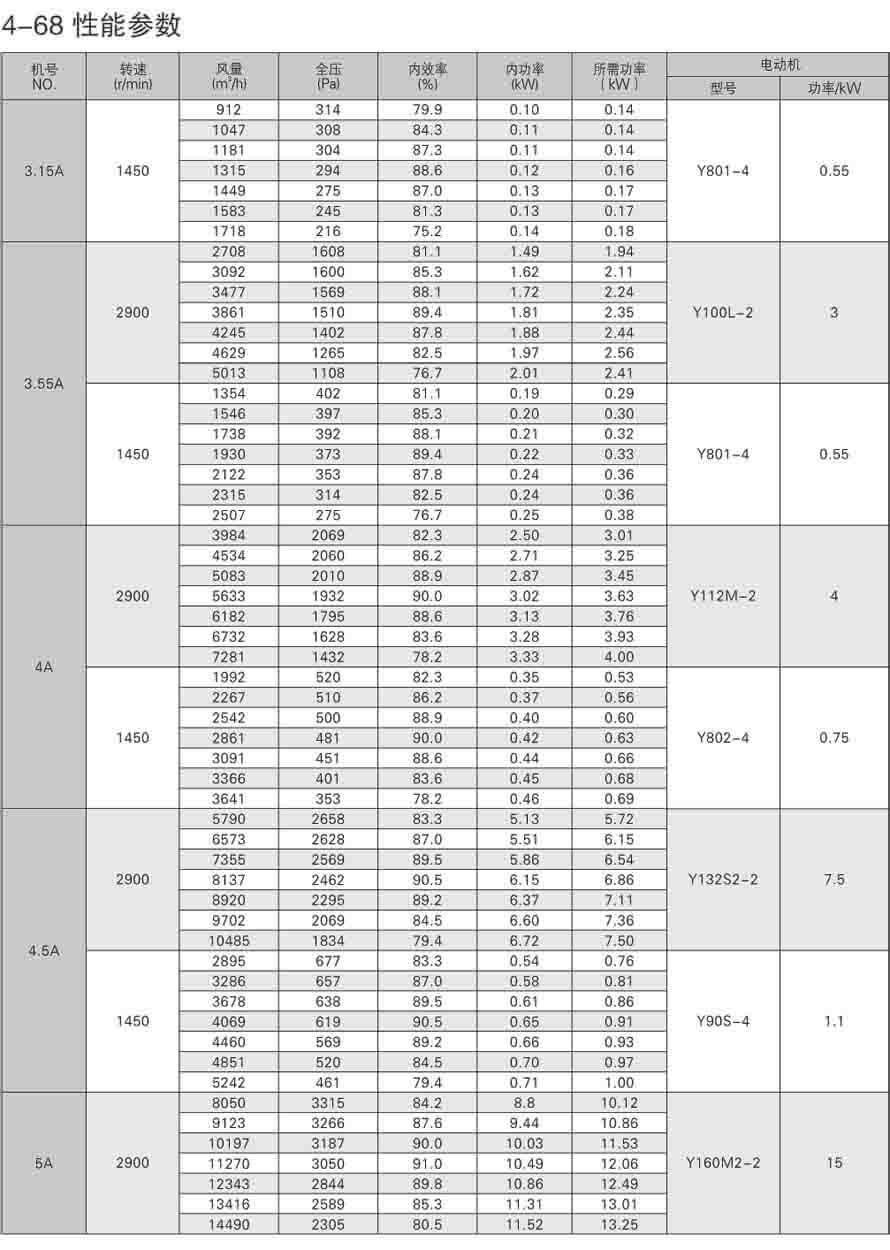

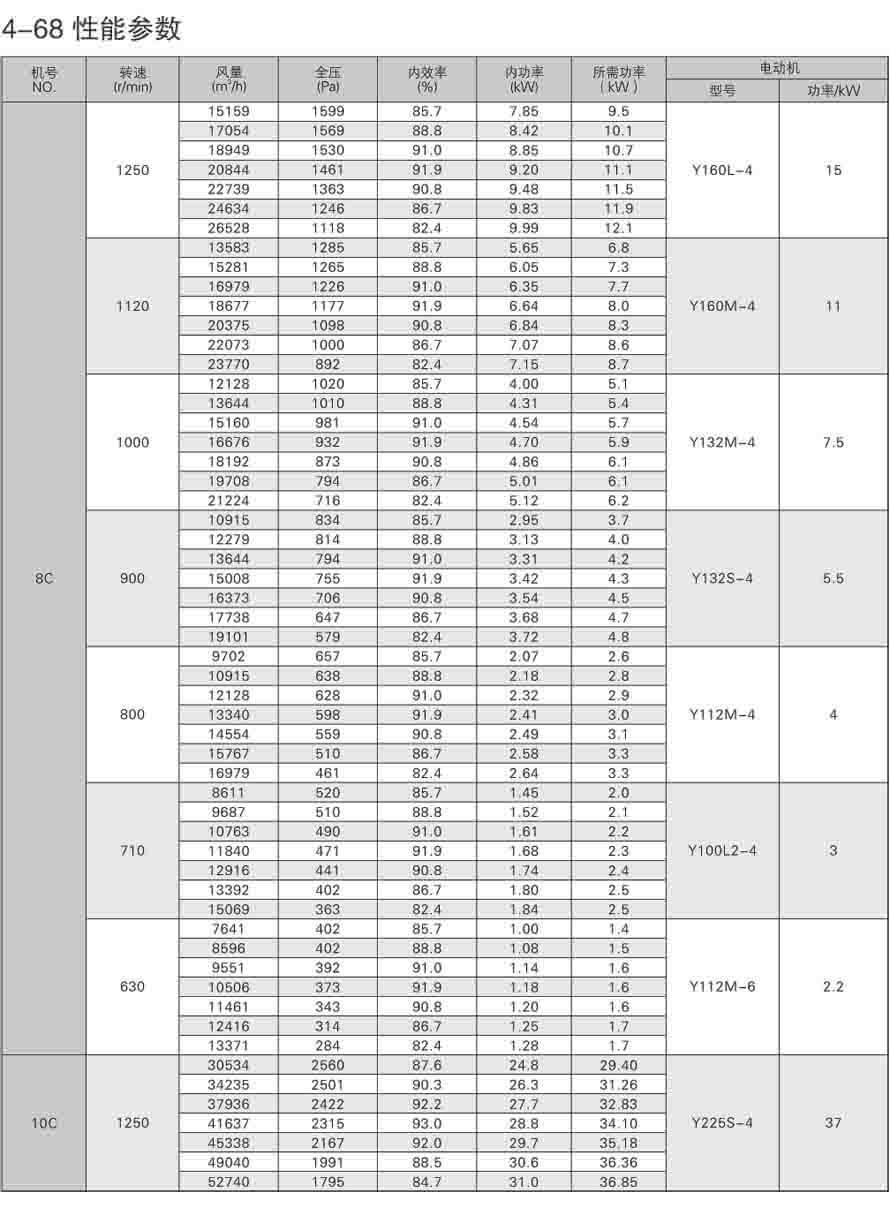

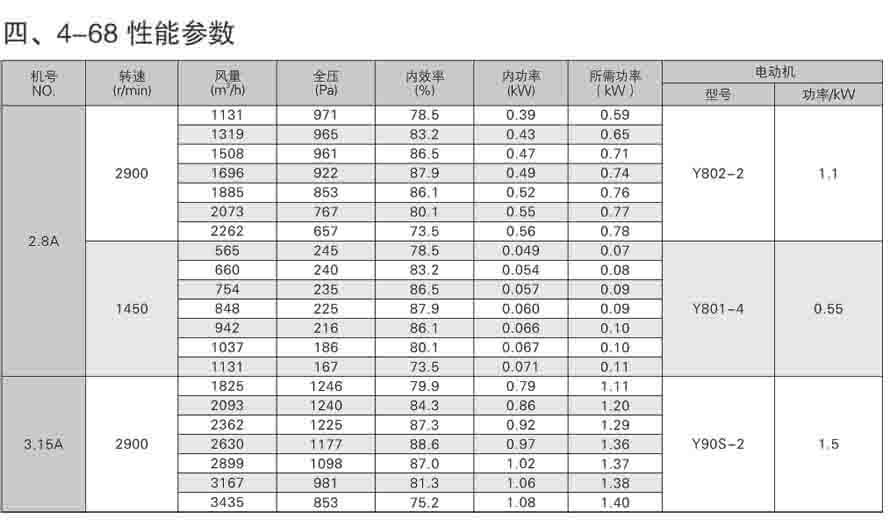

4-68 离心通风机 可用作一般工厂及大型建筑物的室内通风换气。输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

对有一定浓度的腐蚀性气体的输送可以用玻璃钢材料，制成防腐风机。

对于输送易燃易爆的气体，配用铸铝叶轮、防爆电机，可制成防爆风机。

二、形式

4-68 离心通风机可制成右旋和左旋两种型式。风机的传动方式为A、B、C、D四种。5#以下采用A式，6.3#～12.5#采用C、D式，16#以上采用B式。

I型为单速中低压型，压力在1000Pa以下，II型为双速中低压型，III型为高压型，压力在1000Pa以上。

三、结构

机号为5#以下的4-68型风机主要有叶轮、机壳、进风口等部分配直联电机组成，6.3#以上除具有上述部分外还有传动部分。

（1）、叶轮：采用后倾翼型叶片、曲线型前盘和平板后盘组成，采用碳钢制造，并经过 静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（2）、机壳：采用碳钢焊接制作，12#以下制成整体式，16以上制成两开式，用螺栓连 接。

（3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面，与轴向平行的截 面为曲线形状，能使气体顺利进入叶轮，且损失较小。

（4）、传动组：传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。

一、特性及应用

4-72 离心通风机 可作为一般工厂及大型建筑物的室内通风换气用。输送空气和其他不 自燃的、对人体无害的、对钢材无腐蚀性的气体。气体内不含粘性物质，所含尘土及硬质颗 粒物不大于150mg/m3，气体温度不得超过80℃。

F4-72为防腐型离心风机，用于输送有腐蚀性的气体，可用玻璃钢或钢板滚塑、不锈钢 等材料制作。

B4-72为防爆型离心风机，用于输送易燃易爆的气体，配用防爆型电机、铸铝叶轮或非 金属材料制成。

FB4-72为防腐防爆型离心风机，用于输送有腐蚀性且易燃易爆的气体。

二、形式

4-72型离心通风机可制成右旋和左旋两种型式，风机的传动方式为A、B、C、D四种， 6#以下采用A式，7～12#采用C、D式，16#以上采用B式。

三、结构

机号6#以下的4-72型风机主要有叶轮、机壳、进风口等部分配直联电动机组成，7#以 上除具有上述部分外还有传动部分。

（1）、叶轮：采用后倾翼型叶片、曲线型前盘和平板后盘组成，采用碳钢制造，并经过 静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（2）、机壳：采用碳钢焊接制作，12#以下制成整体式，16以上制成两开式，用螺栓连 接。

（3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面，与轴向平行的截 面为曲线形状，能使气体顺利进入叶轮，且损失较小。

（4）、传动组：传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。

一、特性及应用

4-79型离心式通风机 用作一般通风换气用。作为一般工厂及大型建筑物的室内通风换气。既可用作输入气体，也可用作输出气体。输送的气体应为空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

F4-79为防腐型离心风机，用于输送有腐蚀性的气体，可用玻璃钢或钢板滚塑、不锈钢等材料制作。

B4-79为防爆型离心风机，用于输送易燃易爆的气体，配用防爆型电机、铸铝叶轮或非金属材料制成。

FB4-79为防腐防爆型离心风机，用于输送有腐蚀性且易燃易爆的气体。

二、形式

4-79型离心通风机可制成右旋和左旋两种型式。风机的传动方式为A、C、E三种。6#以下采用A式，7～20#一般采用C式，作排风使用，如在送风工况下可按客户要求制成E式传动。

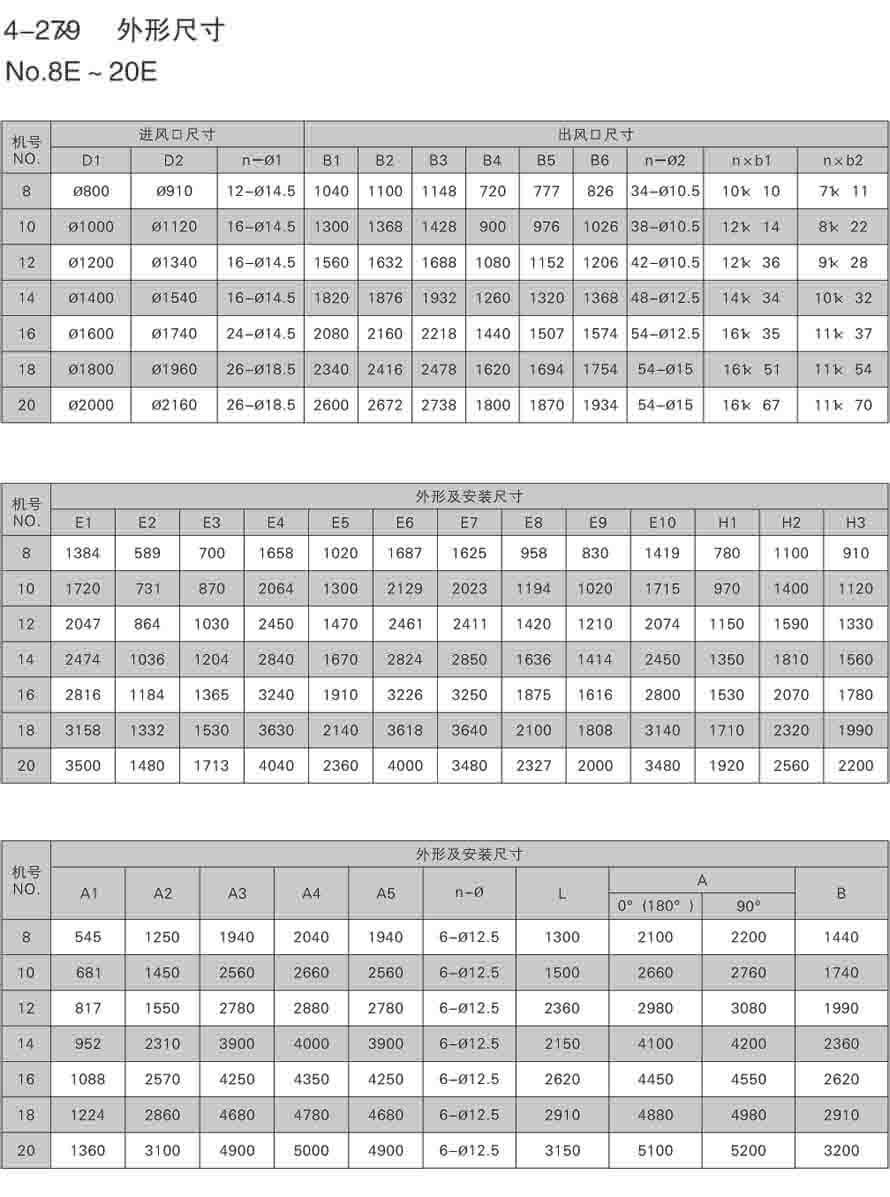

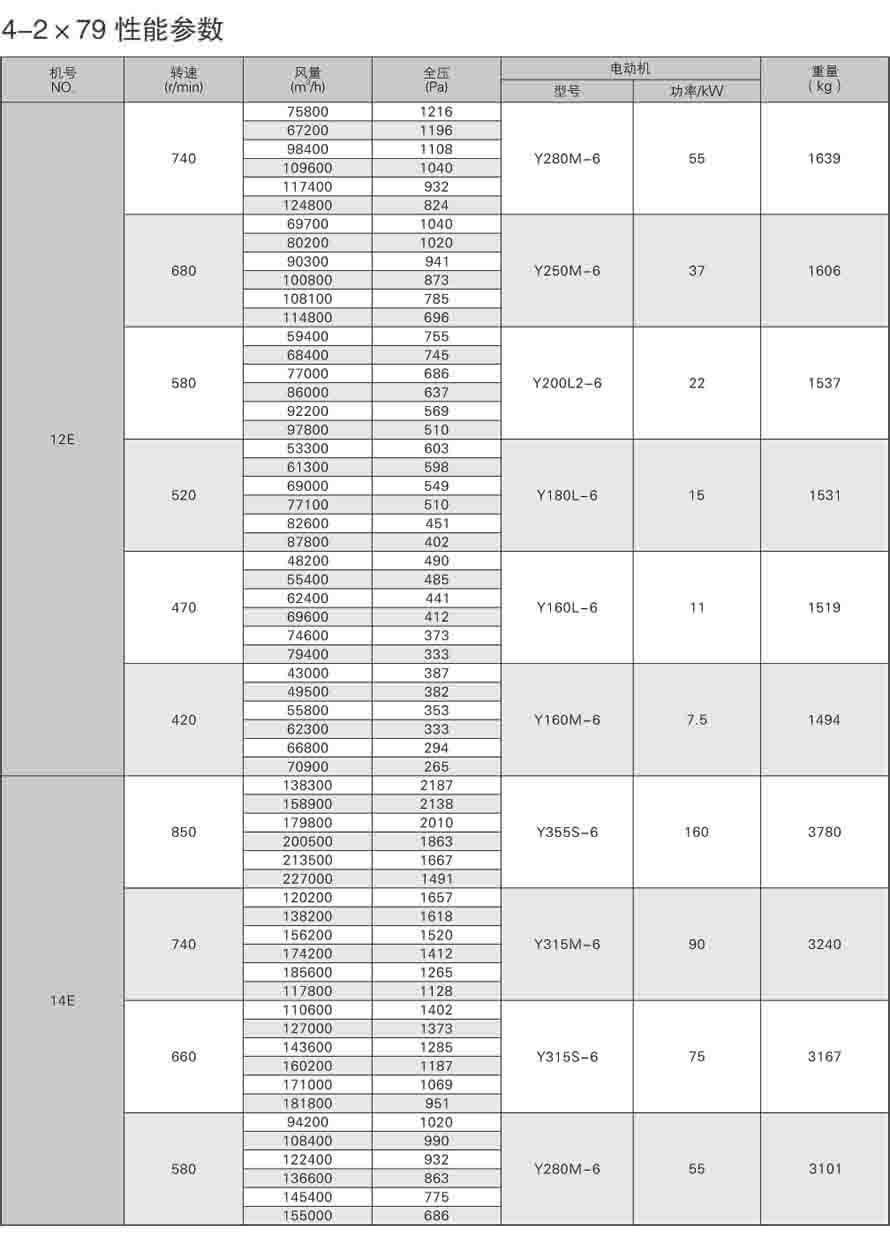

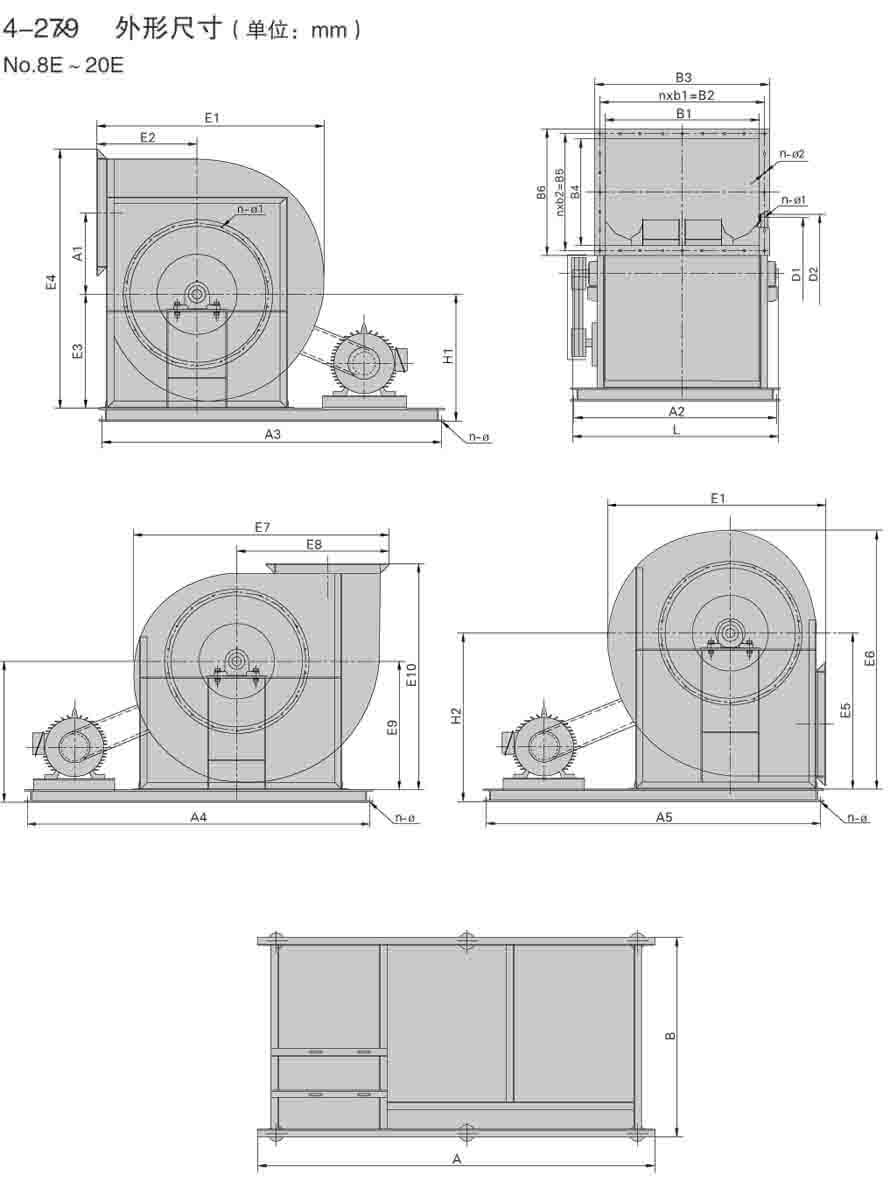

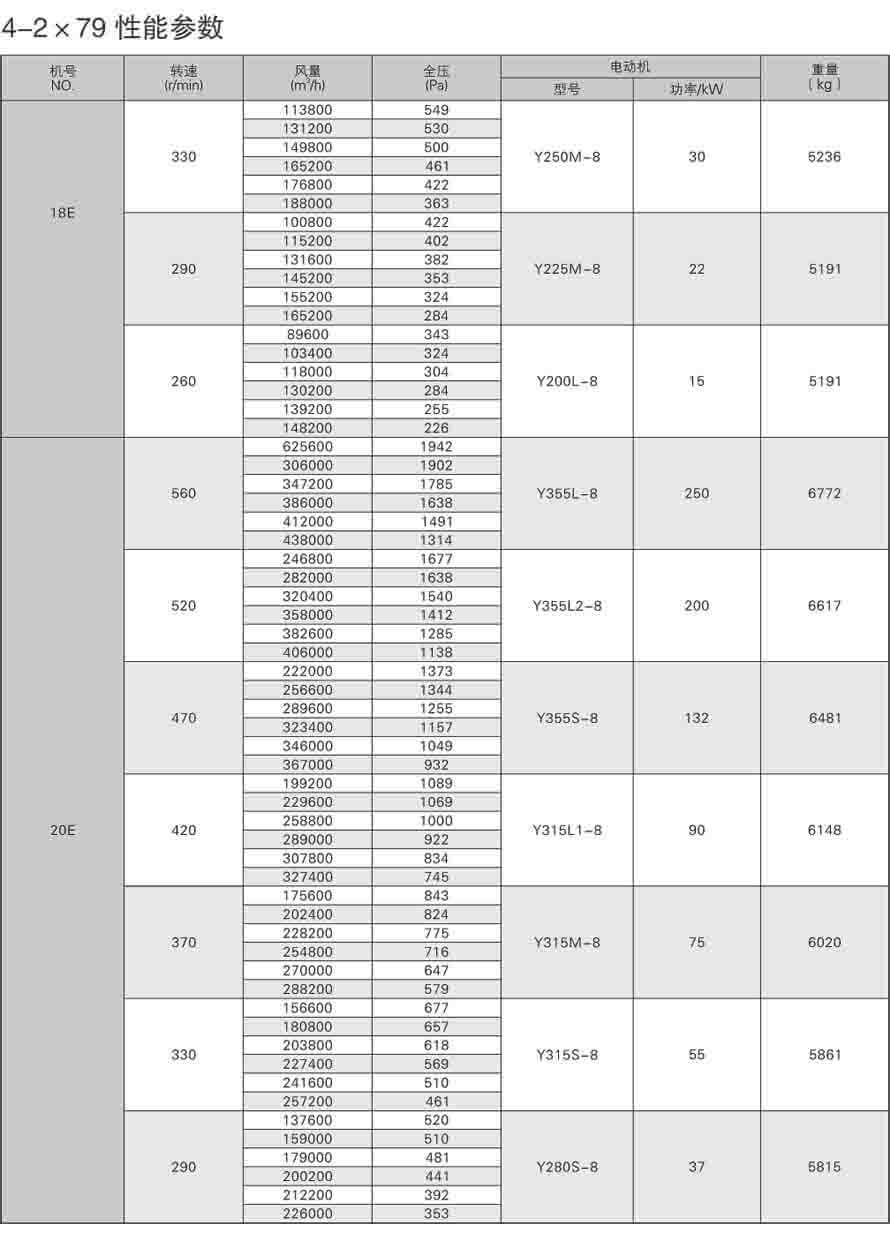

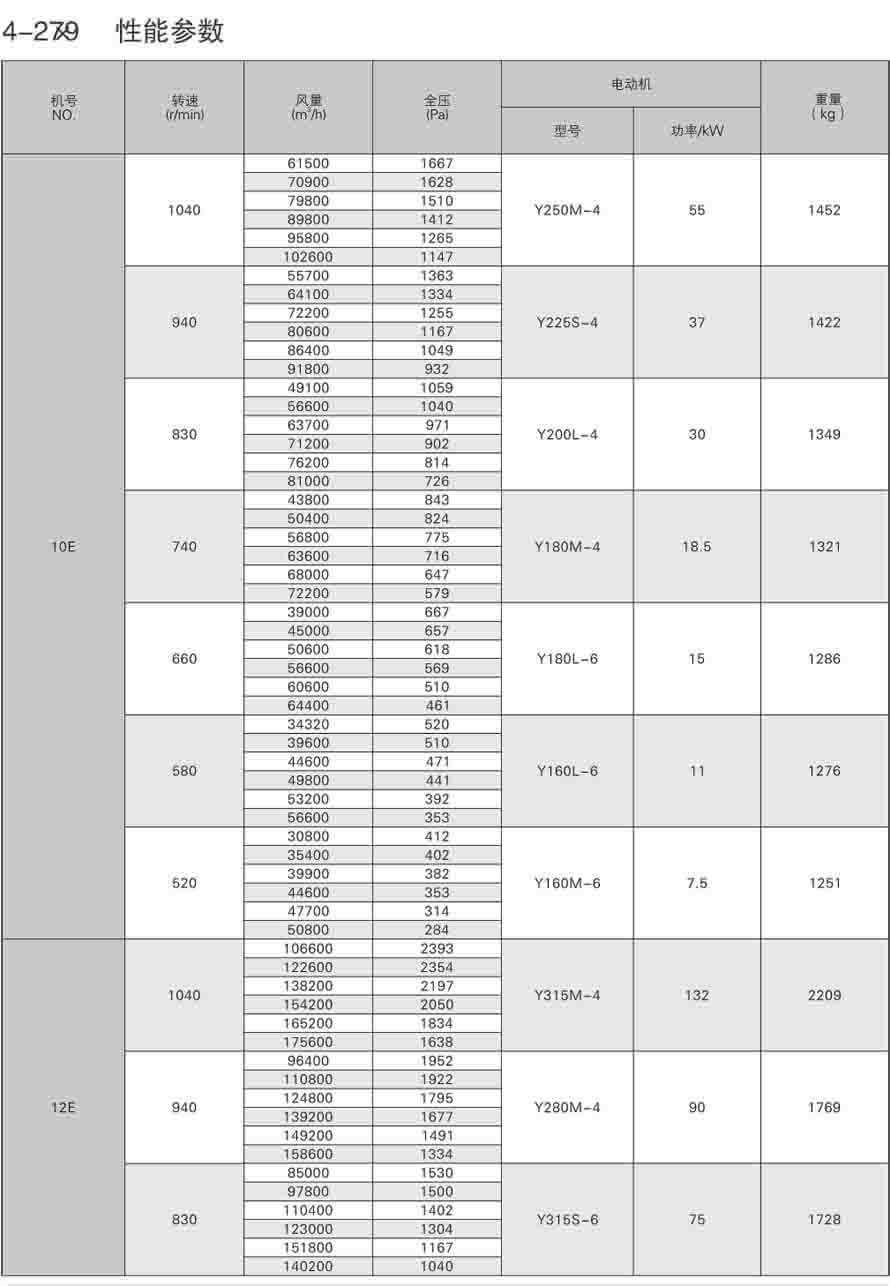

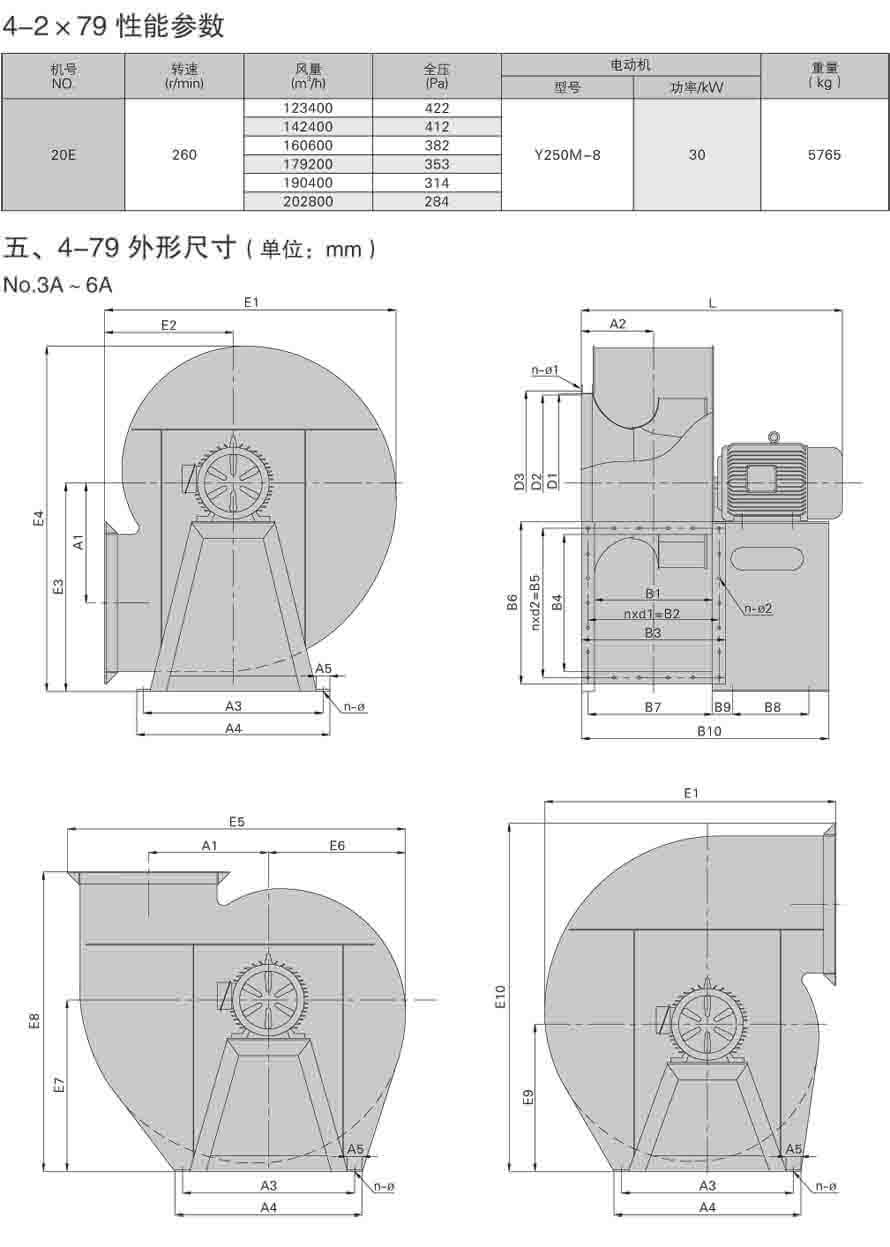

4-2×79型离心风机的传动方式为E式。

三、结构

机号6#以下的4-79型风机主要有叶轮、机壳、进风口等部分配直联电机组成，7#以上除具有上述部分外还有传动部分。

（1）叶轮：采用后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。均用钢制，并经过静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（2）机壳：可制成两种不同型式，12#以下制成整体式，14#以上制成两开式，用螺栓连接。

（3）进风口：进风口制成收敛式流线型整体结构，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

（4）传动组：传动部分由主轴、轴承箱、滚动轴承、带轮组成。

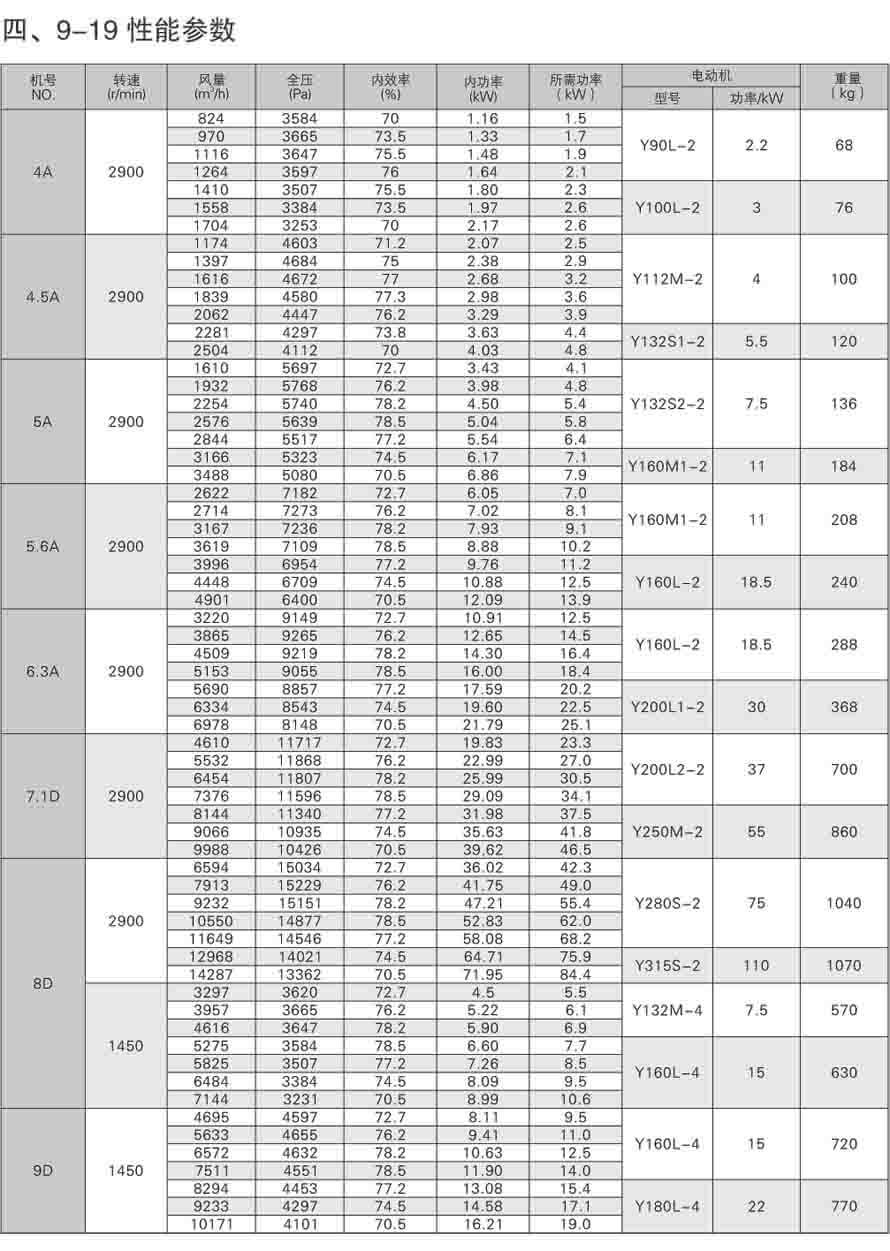

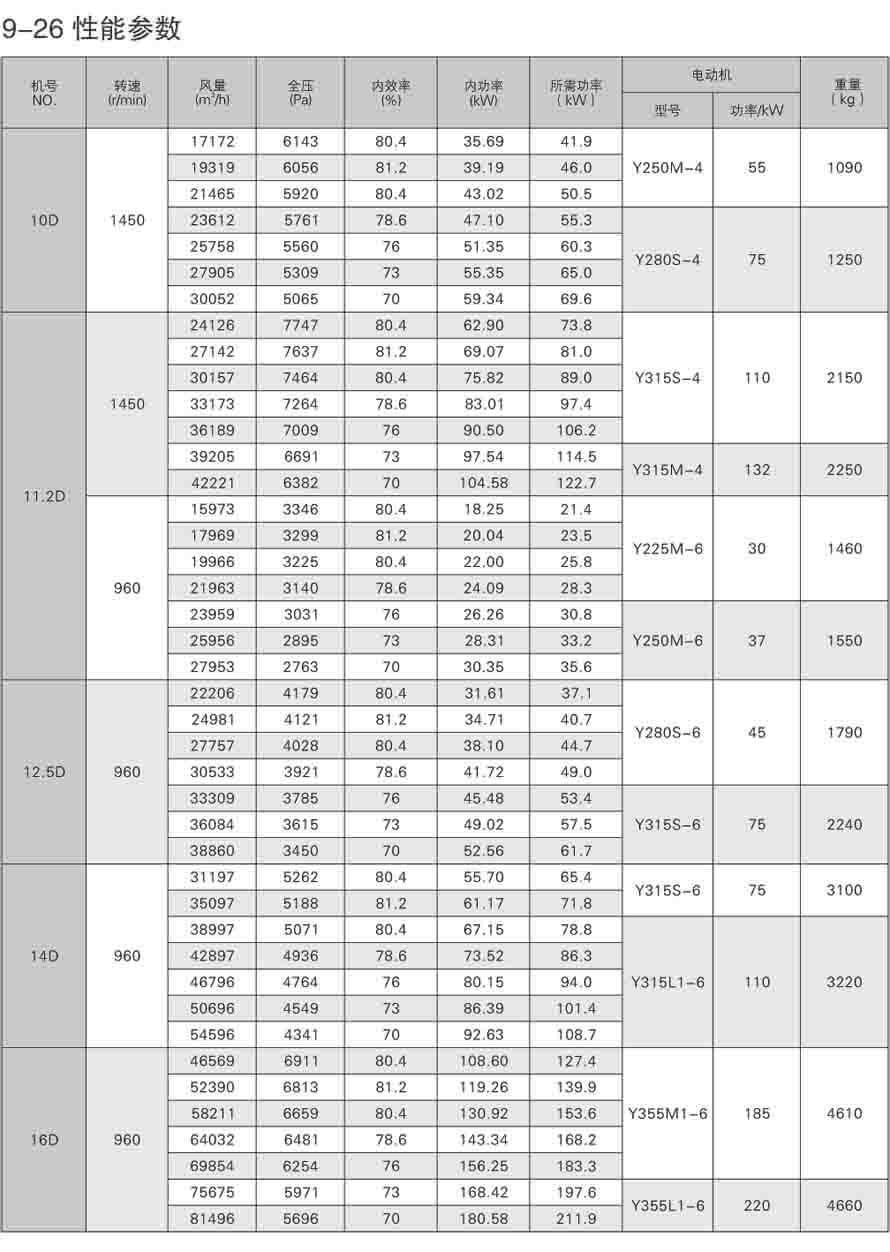

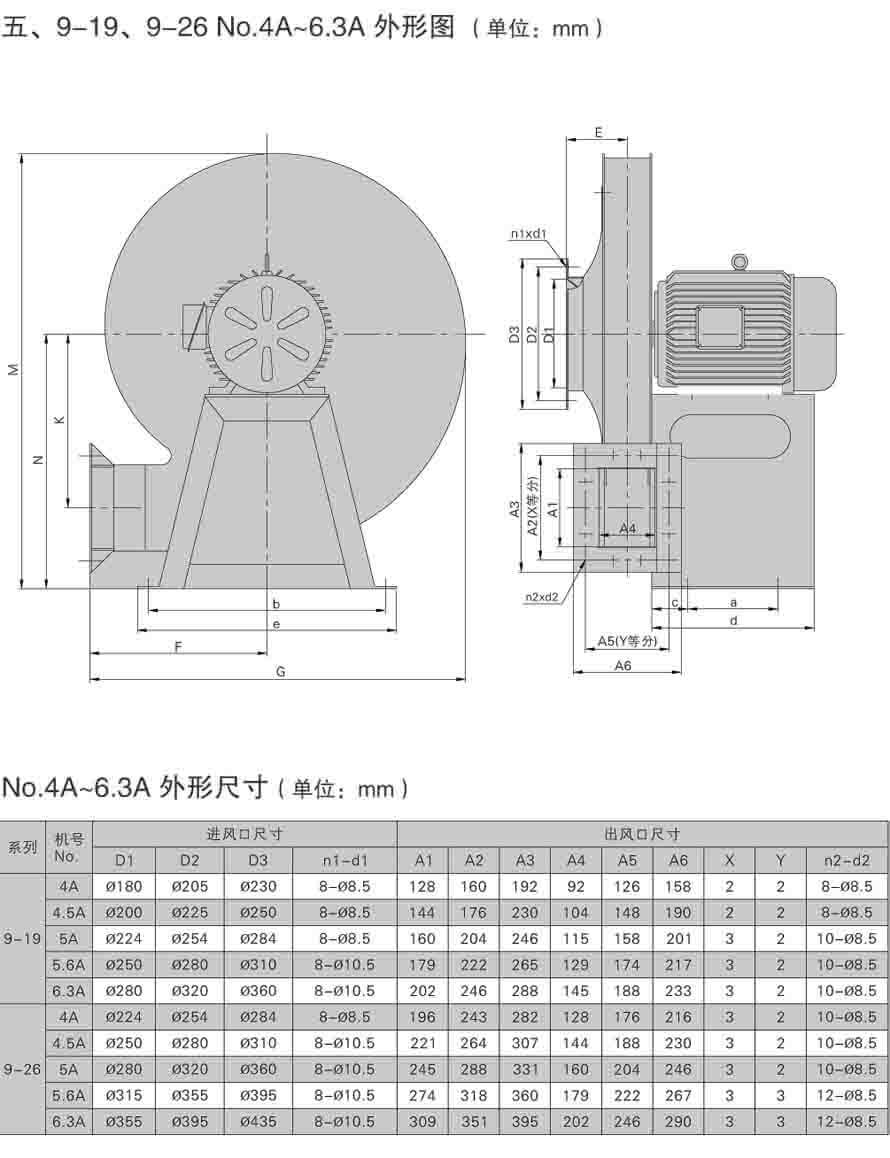

一、特性及应用

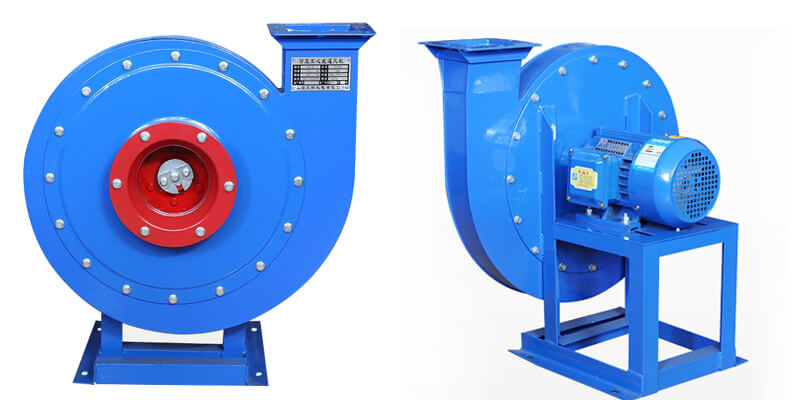

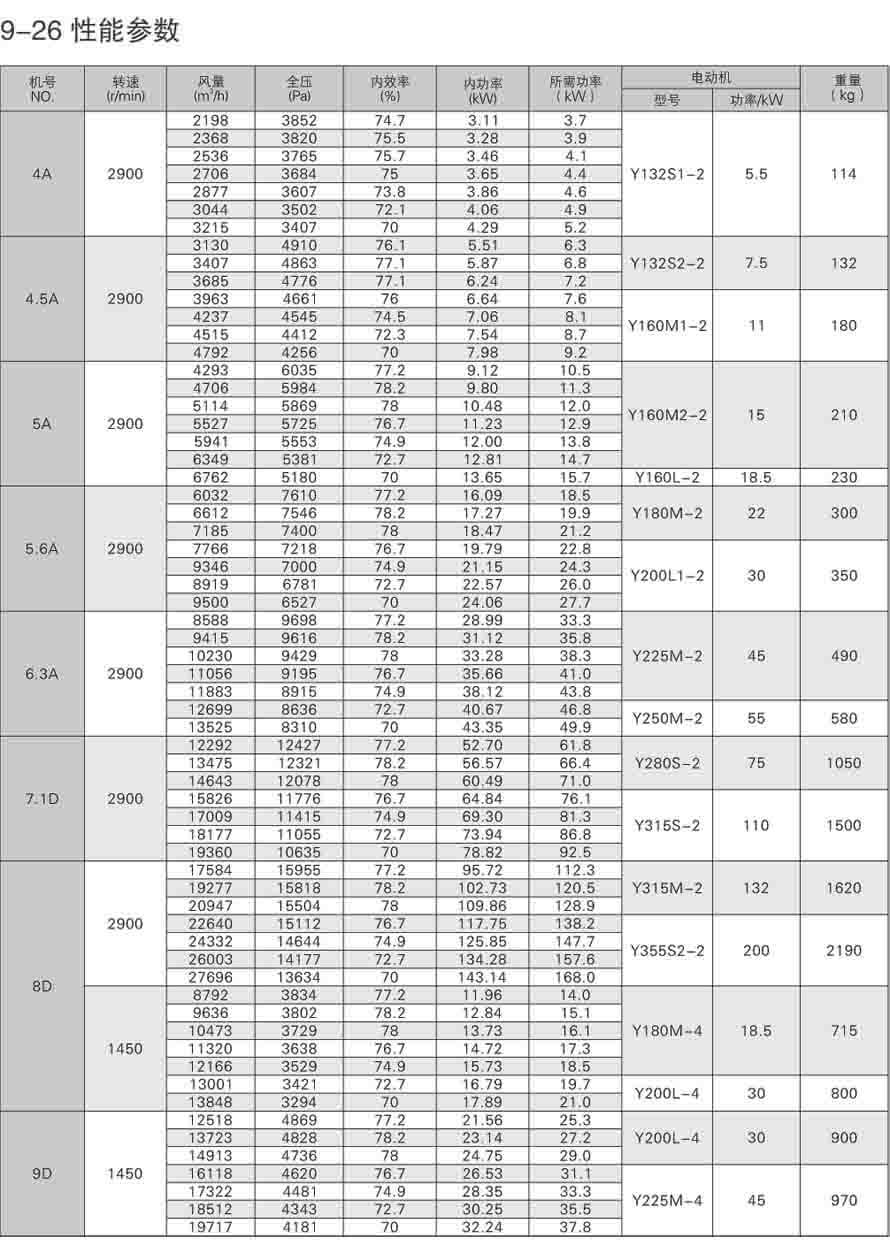

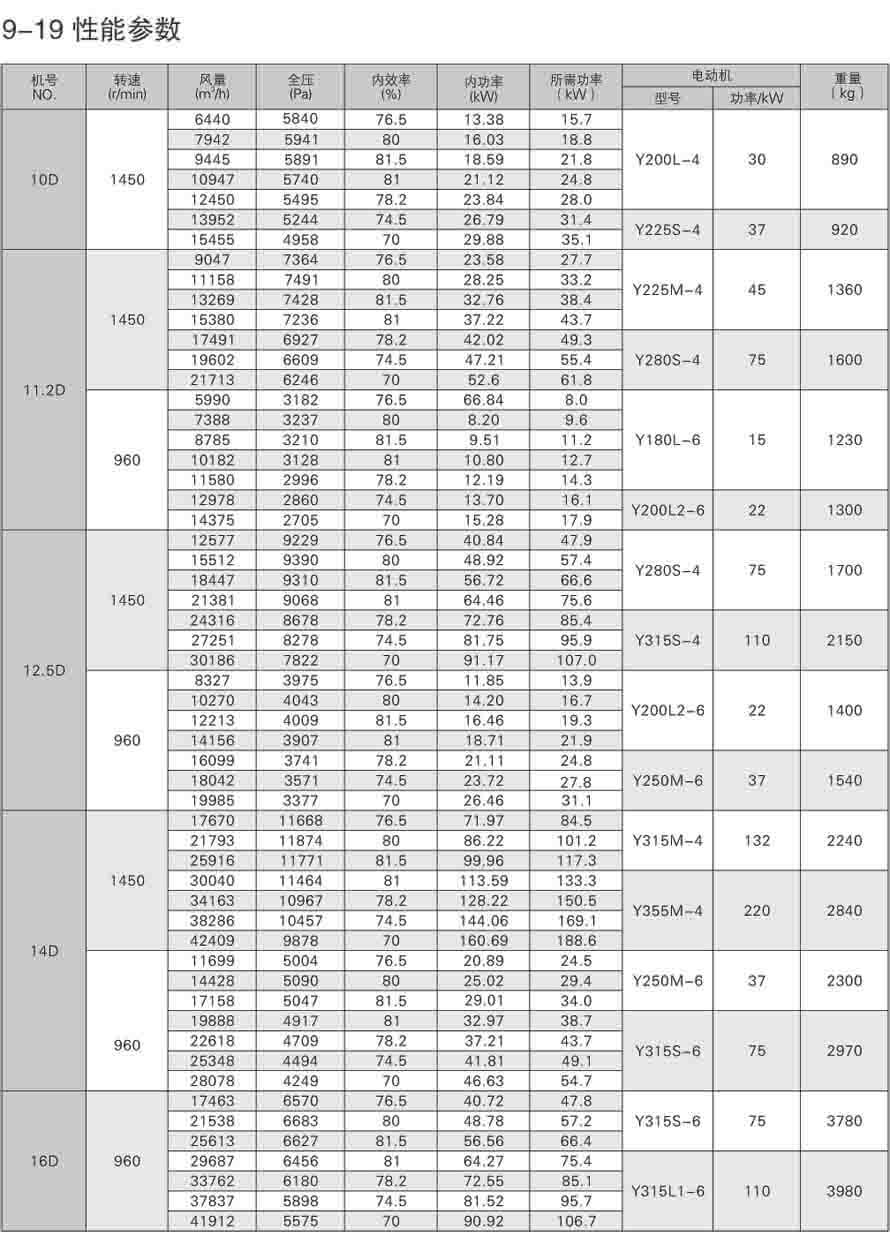

9-19、9-26 高压离心通风机 一般用于锻冶炉及高压强制通风，并广泛用于输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

二、形式

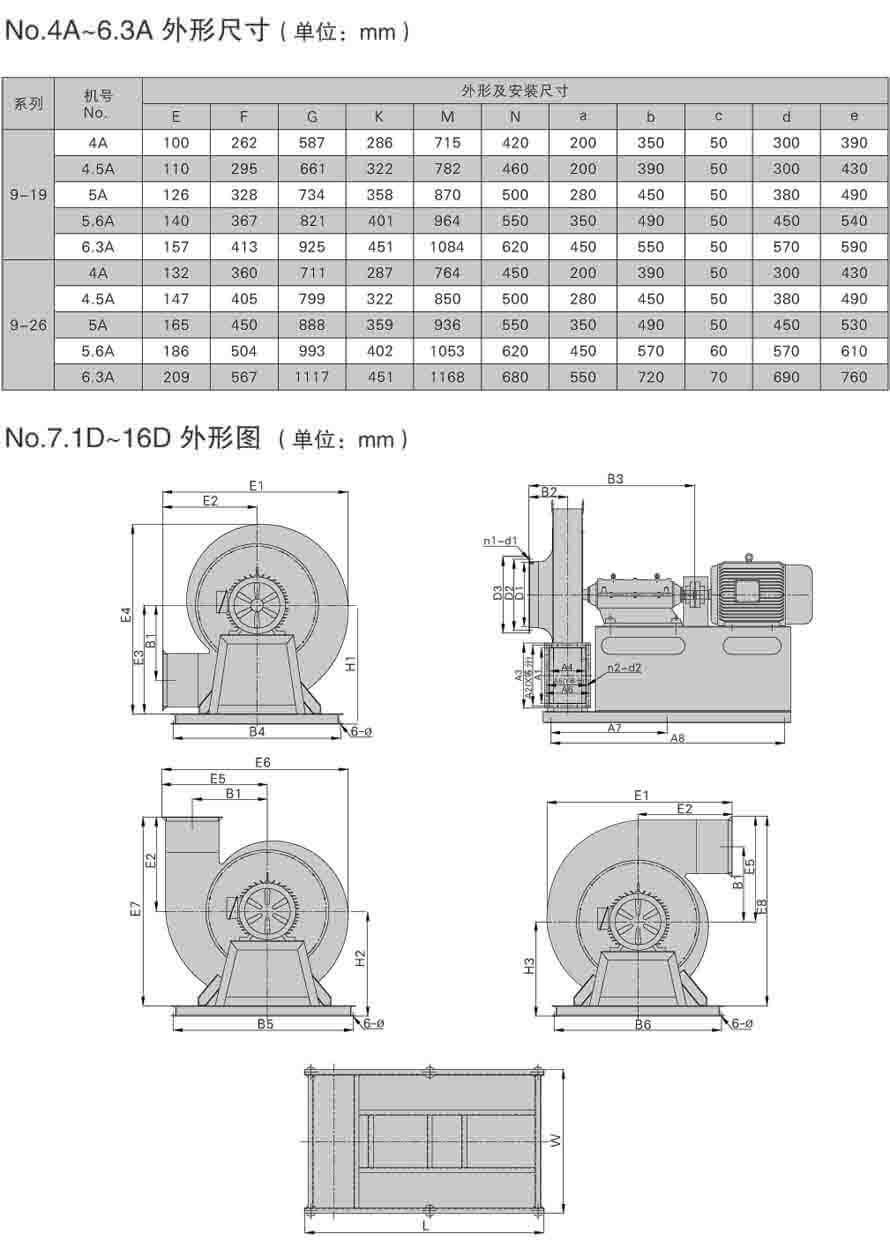

9-19、9-26 高压离心通风机为单吸入式，有No.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。

9-19、9-26 高压离心通风机均可制成右旋转和左旋转两种型式。从电动机一侧正视，叶轮顺时针旋转称右旋风机，以“右”表示；叶轮逆时针旋转称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。“左”、 “右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式为A（4#～6.3#）和D（7.1#～16#）两种。

三、结构

6.3#以下主要有叶轮、机壳、进风口等部分配直联电动机组成，7.1#以上有上述部分外还有传动部分。

（1）叶轮：采用前向弯曲型叶片，叶轮扩压器外缘最高圆周速度不超过140m/s。叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（2）机壳：采用碳钢板焊接制作。

（3）进风口：进风口制成收敛式流线型整体结构，用螺栓固定在前盖板上。

（4）传动组：传动部分由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。轴承箱整体结构采用球轴承，用机械油润滑。
